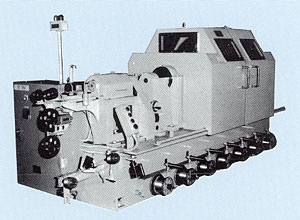

MODEL 12"TYPE
| |
弊社の全技術を投入して、鋼線用として開発したHAMANA式二度撚バンチャーは、インナーケーブル、コントロールケーブル、エアークラフトケーブル等の細物のストランド及びロープから、7本撚りを含むあらゆる平行撚ストランド用として、3号、4号、フィラー、ウオリントン、ウオリントンシール、フィラーシール等のストランドの製造に最適の機械であります。
本機は、鋼線のもどりの性質をおさえる為に開発したオーバーツイスト機構を採用しております。オーバーツイスト装置には、一度撚の前のオーバーツイスト（前O.T.）と二度撚後のオーバーツイスト（後O.T.）とがあり、線種、サイズ等に応じて、これらのオーバーツイストを用いております。 |
| |
 |
| ■ |
機械特徴 |
| |
| ・ |
二度撚りのため速度が早く、高い生産性が得られます。 |
| ・ |
送り出しボビンの寸法及び、個数が自由に選択出来ます。 |
| ・ |
投資金額も少なく、ランニングコストも少なくてすみます。 |
| ・ |
床面積が小さい。 |
| ・ |
基礎工事が不要（10",12",14"タイプのみ）です。 |
| ・ |
幅広い用途。 |
| ・ |
所要馬力が小さいので主電動機が小さくてすみます。 |
| ・ |
機械がコンパクトなので、移動状況が把握しやすく、数台を一人の作業者で管理できます。 |
| ・ |
送り出しボビンが機械外部にありますので、テンションコントロールが容易である。 |
| ・ |
線通しが容易で、作業性がよい。 |
| ・ |
騒音及び振動が小さい。 |
|
| |
|
| ■ |
仕様 |
| |
| 型式 |
10" |
12" |
14" |
16" |
20" |
24"※ |
30"※ |
36"※ |
| 巻取ボビン |
250mmφ |
300 |
350 |
400 |
500 |
610 |
760 |
910 |
| 送り出しボビン |
8"〜10"φ×
7sets |
8"〜10"φ×
7sets |
10"φ×
7sets |
12"φ×
7sets |
12"φ×
7sets |
18"φ×
25sets |
24"φ×
30sets |
30"φ×
30sets |
| 回転数 |
3,500
R.P.M. |
3,000 |
2,500 |
2,000 |
1,500 |
1,000 |
750 |
500 |
| ツイスト |
7,000
Twist / min |
6,000 |
5,000 |
4,000 |
3,000 |
2,000 |
1,500 |
1,000 |
| 主電動機 |
5.5kw
IM |
7.5kw
IM |
15kw
VS |
30kw
VS |
37kw
VS |
45kw
VS |
45kw
VS |
55kw
VS |
| 素線径 |
Max
0.25mmφ |
0.4 |
0.6 |
0.8 |
1.1 |
1.1 |
1.6 |
1.6 |
| ストランド径 |
Max
0.75mmφ |
1.2 |
1.8 |
2.4 |
3.3 |
4 |
5 |
6 |
|
|
注意1.“※”テーブルリフターによる巻取ボビン装着脱（オプション）
注意2.送り出しボビンの組合せは御希望により自由に設定出来ます。 |
|
