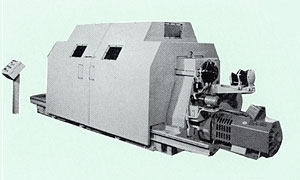

近年バンチングマシンの用途拡大に伴い、銅細線の集合のみならず複合の同芯撚、同圧縮導体、及び扇型導体、被覆銅線の2・3本〜7本撚りに適応すべく、且つ高速度・コンパクト・操作容易・安全性に重点をおき設計製作された浜名式、中・大型二度撚集合機は、従来機に比し画期的な特色を有し、御需要家各位の御要望に充分お応え出来るものと確信致しております。 　 ■ 機械特徴 　 ・ 巻取ドラム駆動 　 トルクモーター、トルクリミッター、その他、適応の装置により調節可能となって居ります。 ・ トラバース装置 　 零より最大まで調節可能で、又いかなるピッチでも一定して得られるローリング・トラバースユニット（弊社特許596884号）を使用してトラバースピッチ、及びドラム幅に対して自由に調節出来ます。機種によりネジ式ギヤークラッチ方式も採用して居ります。 ・ 巻取ドラム着脱 　 ドラム着脱は上部よりの吊り上げ方式、又はテーブルリフターの採用による下部よりの着脱方式のいずれかの方法が可能であります。 ・ 安全カバー 　 露出部及び回転部にはすべて安全カバーを附し、ローター部カバーは騒音の外部もれを減少するように特別に考慮されて居ります。 ・ 駆動 　 VSモーター、又はDC型モーターに依る。 ・ 制動 　 ブレーキ装置はディスクブレーキ方式にて、自動停止は断線、及び計尺満巻停止になって居ります。 　 ■ 仕様 　 機械型式 800φB/M 1000φB/M 1200φB/M※ 1500φB/M※ 1600φB/M※ 巻取ドラムサイズ ツバ径 800mmφ 1000mmφ 1200mmφ 1500mmφ 1600mmφ 外幅 500mm 600mm 750mm 850mm 925mm 機械回転数 Max.1,200R.P.M (2400Twist/Min) Max.1,000R.P.M (2,000Twist/Min) Max.800R.P.M (1,600Twist/Min) Max.650R.P.M (1,300Twist/Min) Max.600R.P.M (1,200Twist/Min) 適用線径 0.4-1.2mm¢ 0.6-1.6mm¢ 0.8-2.0mm¢ (2.9) 1.2-2.6mm¢ 1.2-3.2mm¢ 仕上り径 Max. 3.6mm¢ Max. 4.8mm¢ Max. 6.0mm¢ Max. 7.8mm¢ Max. 9.6mm¢ 主電動機 22KW VS 30KW VS 37KW VS (※ 45KW DC) 45KW VS (※ 55KW DC) 45KW VS (※ 55KW DC) 本体寸法 長さ 4850mm 6400 7295 8200 9385 幅 1730mm 2250 2700 3050 3050 高さ 1790mm 1915 2315 2820 2820 　 ※は円圧縮、ストレートセンター可能
