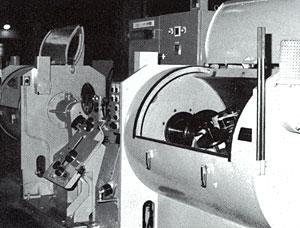

タイヤコード専用に開発したHAMANA式ダブルツイストバンチャーは1×3、1×4、1×5、7×4、2+8,3+6そして3+9などのタイヤコードの製造に最適な機械であります。
本機は、良品質のタイヤコードが製造できる様に弊社にて開発したオーバーツイスト装置を採用しております。主な特徴としては、二度撚りのために速度が早く高い生産性が得られます。巻取ボビンが機内に送り出しボビンが機外にありますので送り出しボビンの寸法や個数が自由に選択できます。さらにコンパクトな設計ですので、機械の稼働状況が把握しやすく、さらに、多数の納入実績を基に更に一段の改善、開発を進めております。 |
| |
 |
| ■ |
機械特徴 |
| |
| ・ |
二度撚りのため速度が早く、高い生産性が得られます。 |
| ・ |
送り出しボビンの寸法及び、個数が自由に選択出来ます。 |
| ・ |
投資金額も少なく、ランニングコストも少なくてすみます。 |
| ・ |
床面積が小さい。 |
| ・ |
基礎工事が不要です。 |
| ・ |
所要馬力が小さいので主電動機が小さくてすみます。 |
| ・ |
機械がコンパクトなので、稼働状況が把握しやすく、数台を一人の作業者で管理できます。 |
| ・ |
送り出しボビンが機械外部にありますのでテンションコントロールが容易に出来ます。 |
| ・ |
線通しが容易で、作業性が良い。 |
| ・ |
騒音及び振動が小さい。 |
| ・ |
多数の特許を取得しています。 |
|
| |
|
| ■ |
浜名標準タイヤコード用バンチャー仕様 |
| |
| 型式 |
巻取ドラム |
主電動機 |
回転数/分r.p.m. |
ツイスト/分 |
素線径 |
ストランド径 |
10"後O.T付き
10"EXCLUSIVE TYPE |
φ250mm |
3.7kw×2 |
4,000 |
8,000 |
φ0.15〜φ0.30mm |
φ0.5〜φ1.0mm |
10"〜12"兼用前後O.T付き
10"-12" COMMON USETYPE |
φ250mm〜300mm |
5.5kw |
4,000 |
8,000 |
φ0.15〜φ0.30mm |
φ0.5〜φ1.0mm |
10"〜12"兼用後O.T付き
10"-12" COMMON USETYPE |
φ250mm〜300mm |
5.5kw |
4,000 |
8,000 |
φ0.15〜φ0.30mm |
φ0.5〜φ1.0mm |
特バン3+6
SPECIAL TYPE BUNCHER |
φ250mm〜300mm |
22kw |
3,200 |
6,400 |
φ0.20〜φ0.40mm |
φ0.5〜φ1.4mm |
|
|
注意：線の構成によって、機械の構成も異なります。 |
|
