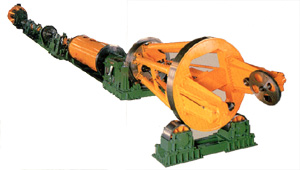

HAMANA式ドラムツイスター型撚合機は、電力ケーブル等の各種被覆線の撚合せ、通信線の多芯集合及び鉄線がい装を主目的として開発しました。そして、従来の籠型撚線機又はリヂット型撚線機に比して、サプライボビンスタンドが床上に配置されるためにケージ内のボビンの大きさ、ケージ回転数等に制約されません。それでサプライドラムの大型化、回転数の高速化が可能であります。特に、鉄線がい装を行なう場合、サプライ装置がドラムではなく、キャリアで行なえるので大幅な工程の短縮化、スピード化が可能になり、高い生産性が得られます。 これまで製作した1,600　1,800　2,000　2,200　2,400　2,500　2,600　2,800　3,000　3,500　4,000　4,500 Drumタイプの多数の納入実績を基に、更に一段と改善、開発を進めております。   ■ 用途   電力ケーブル、ゴム被覆線の撚合せ、通信線の多芯集合、コントロールケーブルの集合、及び鉄線がい装に最適であります。   ■ 機械特徴   ・ 回転巻取部及びサプライ装置   巻取ドラム駆動及び張力調整機能は、機外のトルクモーターにて行い、ドラム支持軸の挿入出はパイロットモーターに依り自動的に行われ、又ドラム着脱は油圧式昇降テーブルリフターにより行います。ドラム支持は両持フライヤー方式、又はオーバーハング方式、いづれにても可能であります。尚、サプライドラム側のテンションコントロールはパウダーブレーキ、トルクモーター等により容易に行う事が出来ます。 ・ 巻取トラバース   トラバース調整については無段変速機構によって行い、本体運転中、機外にて調整可能なる模擬トラバースを設けて居ります。 ・ 引取装置   回転式キャタピラーキャプスタン(エンドレスベルト付)型式を採用し、引取速度は64段階（32段）ミッションギャー方式、又は、PIV無段変速機により調節を行います。 ・ 起動   主電動機（特に御指定なき場合）変速モーターに依る緩起動方式にて起動時のショックを抑えています。 ・ 制動   ディスクブレーキ装置   ■ 回転捲取型撚合機   型式 1600 D/M 1800 2000 2200 2400 2600 2800 3000 3500 4000 4500 巻取ドラム 1600 mmφ 1800 2000 2200 2400 2600 2800 3000 3500 4000 4500 送り出しドラム 800mmφ ×7sets 1000 ×7sets 2000 ×1set 1600 ×3sets 2200 ×1sets 1600 ×3sets 2400 ×3sets 2000 ×3sets 2600 ×1sets 1250 ×16sets 3000 ×1set 2000 ×3sets 3000 ×3sets 2600 ×3sets 4000 ×1set 3000 ×7sets 撚上径 電力 Max 30mmφ 40 50 65 70 80 90 110 150 170 180 通信 Max 30mmφ 60 75 90 105 115 130 140 160 180 200 回転数 MAX200 R.P.M. 150 100 100 90 80 70 65 60 50 35 主電動機 55KW DC 90 110 120 150 110 120 150 220 200 250 注意：巻取ドラム、送り出ドラムの組合せは、御希望により、自由に設定出来ます。
