用途 |
| |
光ファイバーテープ芯線をスペーサー構内に落とし込み撚合する |
|
| ■ |
機械特徴 |
| |
| ・ |

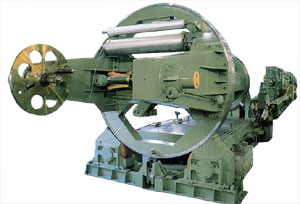

ドラムツイスター型光ファイバー撚合機は光ファイバー芯線をスペーサー溝内に落とし込み撚合する事を目的としています。 |
| ・ |
張力付与キャプスタンにより低張力の場合は送出として使用し、高張力の場合はバックテンションとして使用します。 |
| ・ |
モーター類を回転巻取及びサプライ内に収容することにより従来のドラムツイスター型と比べて小型化されています。 |
| ・ |
線速が従来の物に比べ飛躍的にUPし、作業能率・生産性が向上いたしました。 |
| ・ |
撚方向はS,Z,SZのどの撚りにも対応できます。 |
| ・ |
オプションとして光ファイバーテープのサプライも御用意いたしております。 |
| ・ |
オプションの光ファイバーサプライのモーターアンプにはダンサーパック内蔵型（濱名特許）を使用しており、ダンサーの調整が容易です。 |
| ・ |
オプションの光ファイバーサプライはリニア近接スイッチを用い、駆動はモーター直結型にしメカロスを極力減らした設計です。 |
|
| |
|
| ■ |
仕様 |
| |
ドラム
サイズ |
φ1600 |
φ1800 |
φ2000 |
φ2200 |
φ2500 |
| 回転数 |
Max.100RPM |
Max.100RPM |
Max.80RPM |
Max.80RPM |
Max.80RPM |
| 中心スロット径 |
φ4.6〜24mm |
φ4.6〜24mm |
φ4.6〜24mm |
φ4.6〜24mm |
φ4.6〜24mm |
| テープ芯線サイズ |
幅Max.2.2mm×厚Max.0.4mm
WIDTH×THICKNESS |
幅Max.2.2mm×厚Max.0.4mm
WIDTH×THICKNESS |
幅Max.2.2mm×厚Max.0.4mm
WIDTH×THICKNESS |
幅Max.2.2mm×厚Max.0.4mm
WIDTH×THICKNESS |
幅Max.2.2mm×厚Max.0.4mm
WIDTH×THICKNESS |
| 撚上外径 |
Max.φ30mm |
Max.φ30mm |
Max.φ30mm |
Max.φ30mm |
Max.φ30mm |
| 撚方向 |
S,Z,SZ |
S,Z,SZ |
S,Z,SZ |
S,Z,SZ |
S,Z,SZ |
張力付
与装置 |
ダブルキャプスタン方式
（回転フライヤー内） |
ダブルキャプスタン方式
（回転フライヤー内） |
ダブルキャプスタン方式
（回転フライヤー内） |
ダブルキャプスタン方式
（回転フライヤー内） |
ダブルキャプスタン方式
（回転フライヤー内） |
| サプライキャプスタン張力 |
Min.30kg
Max.200kg |
Min.30kg
Max.200kg |
Min.30kg
Max.200kg |
Min.30kg
Max.200kg |
Min.30kg
Max.200kg |
| 線速 |
Max.50m/min |
Max.50m/min |
Max.40m/min |
Max.40m/min |
Max.40m/min |
|
|
|
