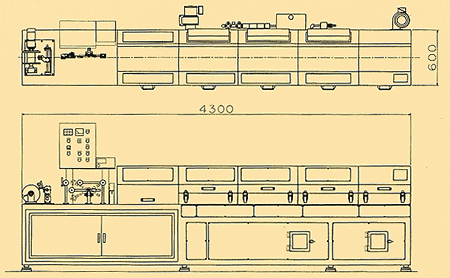

φ80×6B ABT TYPE（エアーベアリング仕様）   チューブラー回転数Max.5000rpm且つ10ミクロン線の撚りを可能としております。   ■ 用途   LCD用フラットケーブル、医療機器電線、極細線7本同芯撚線機として最適なチューブラーです（AWG40〜AWG48対応）   ■ 機械特徴   ・ 極細線用筒型機としては他に類をみない5000rpmの高速回転を実現し生産性の向上を図っています。 ・ 単独モーター方式により細かな撚りピッチ制御が可能（別途ラインシャフト方式も可）。 ・ 騒音値は5000rpmの高速回転時でも80デシベル以下を実現しました。 ・ ＯＴ装置（オプション） ・ 省エネ化を考慮し、従来のベアリングタイプチューブラー機に比べ、消費電力が軽減されています。 ・ 断線検出については、フレーム下部より光電センサーにて検出しています。 ・ パーマトルクに依る張力一定方式と致します。   ■ 主な仕様   機械型式 φ80×6B 筒型 サイズ サプライボビン φ80mm 巻取ボビン φ130mm〜φ200mm チューブ回転数 Max.5000rpm 適用線径 φ0.03mm〜φ0.01mm 仕上がり径 Max.φ0.09mm 主電動機 7.5kw インダクションモーター 撚本数 7本 本体寸法 L4300×W600×H1177.3   ■ 総組立図
